Feuerfeste Kameras
für den Einsatz in Feuerräumen

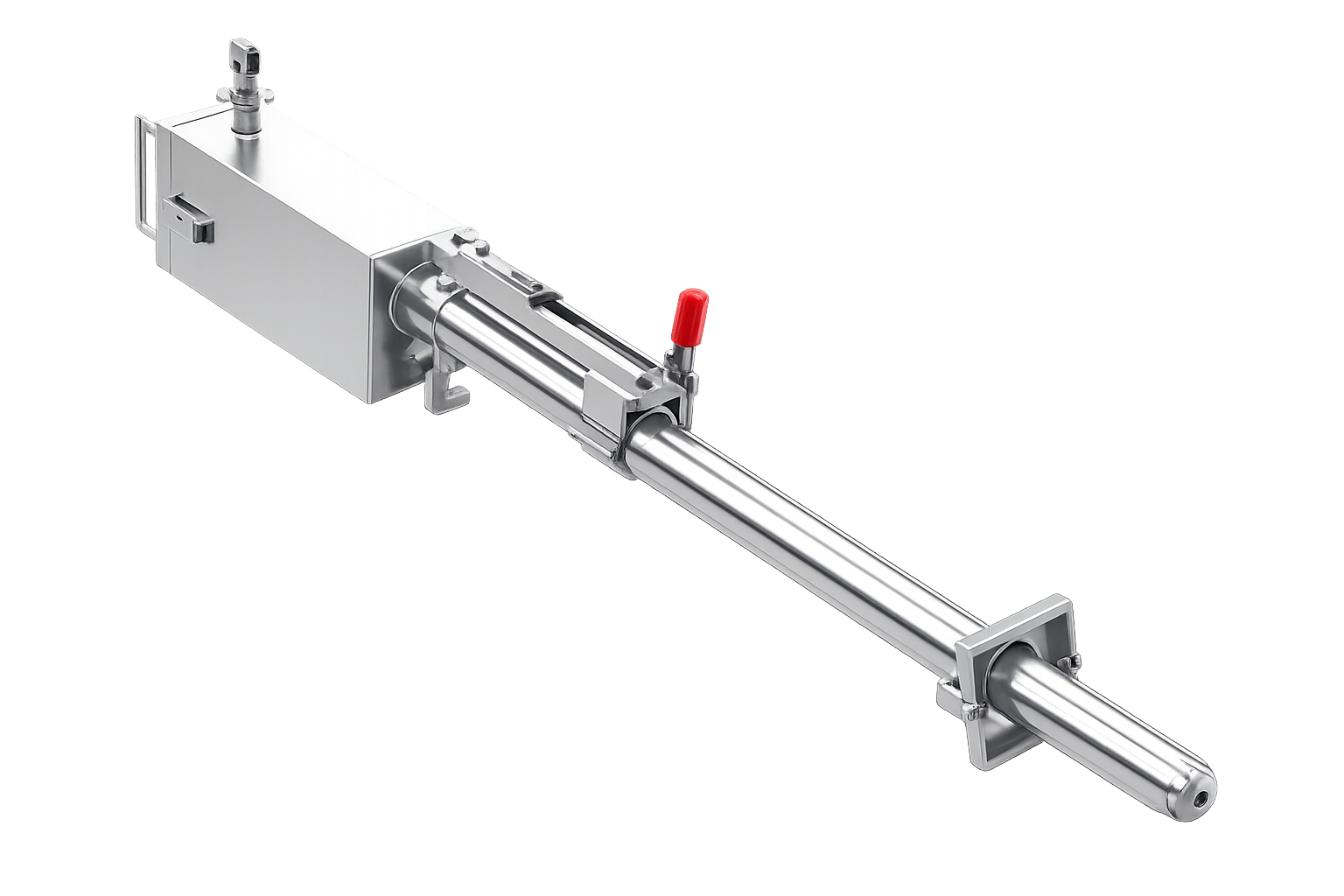

Feuerraumsonde
Die SVA Furnace Probe ist eine hochmoderne Feuerraumsonde mit einem 4-Kammer-Wasserkühlsystem (SVA-Patent Nr. 196 50 983.1–09). Ihr Gehäuse besteht aus robustem Edelstahl und ist für extreme Einsatzbedingungen bis zu 2000°C konzipiert. Verfügbar in Längen von 0,5 bis 4,5 m und Durchmessern von 40, 60, 70 oder 108 mm, bietet sie flexible Anwendungsoptionen. Mit Luftspülung ab 430 L/h und einem Wasserverbrauch von 320 L/h bei 1300°C garantiert sie maximale Effizienz. Die Blickrichtungen sind gerade, 60° oder 90° wählbar. Weitere Maße sind auf Anfrage erhältlich.

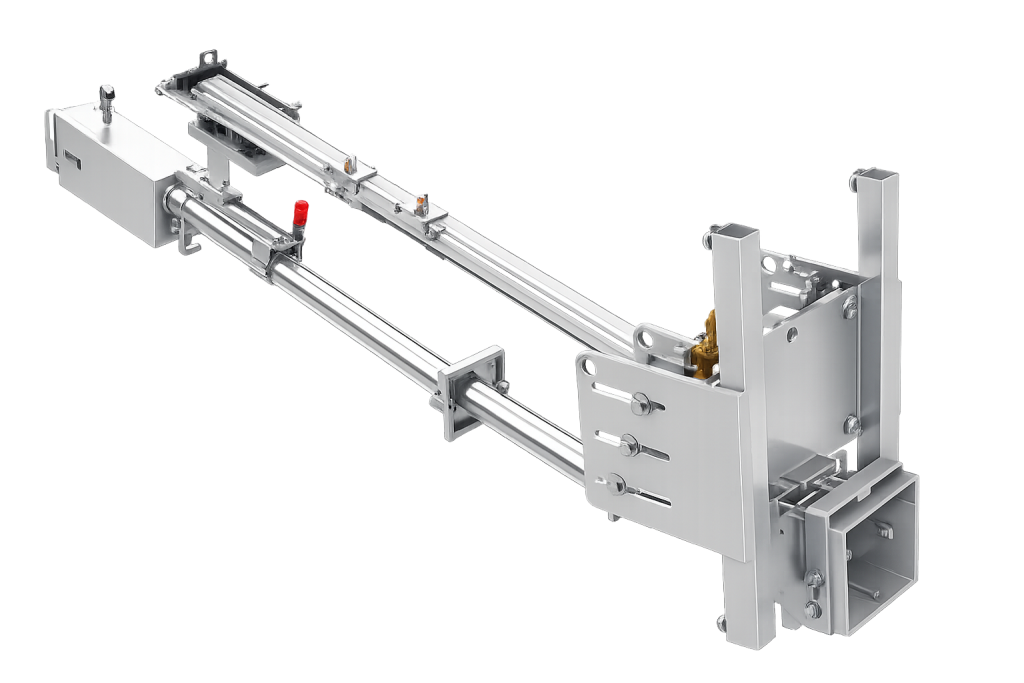

Feuerraum Überwachungssystem
Das SVA Furnace Monitoring System ermöglicht die permanente Überwachung heißer Bereiche, wodurch Produktionsfehler sofort erkannt und behoben werden können. Es überwacht Bubbling, Flammen und Rohmaterial, was die Lebensdauer des Ofens erheblich verlängert. Die Sonde ist 1000 mm lang, hat einen Durchmesser von 60 mm und verbraucht 320 l/h Wasser bei 1300°C. Mit einem Blickwinkel von gerade oder 90° bietet sie flexible Überwachungsmöglichkeiten. Zubehör wie manuelle oder automatische Ausfahrvorrichtungen, automatische Medienüberwachung und eine Wasserrückkühlanlage mit geschlossenem Kreislauf ergänzen das System.

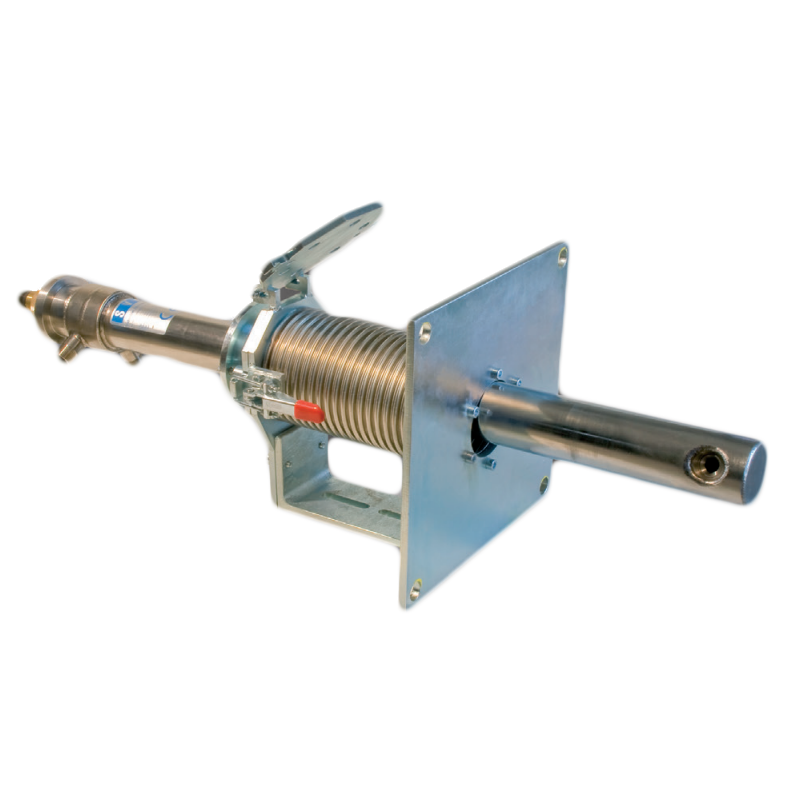

Floatbad Konverter
Der SVA Float Bath Converter dient zur zuverlässigen Abdichtung zwischen der Kamerasonde und dem Floatbad. Dank Schnellverschlüssen lässt sich die Außenabdichtung einfach entfernen. Ein integrierter Verschlussdeckel ermöglicht das sichere Verschließen der Öffnung nach dem Entfernen der Sonde. Der Innendurchmesser ist optimal auf eine Sonde mit 70 mm abgestimmt. Der hochflexible Faltenbalg erlaubt eine einfache Anpassung des Sondenwinkels. Flanschmaße und Faltenbalglängen werden je nach Einsatzort individuell angepasst. Auf Anfrage sind auch Konverter für andere Anwendungen, wie Top-Roll-Maschinen, verfügbar.

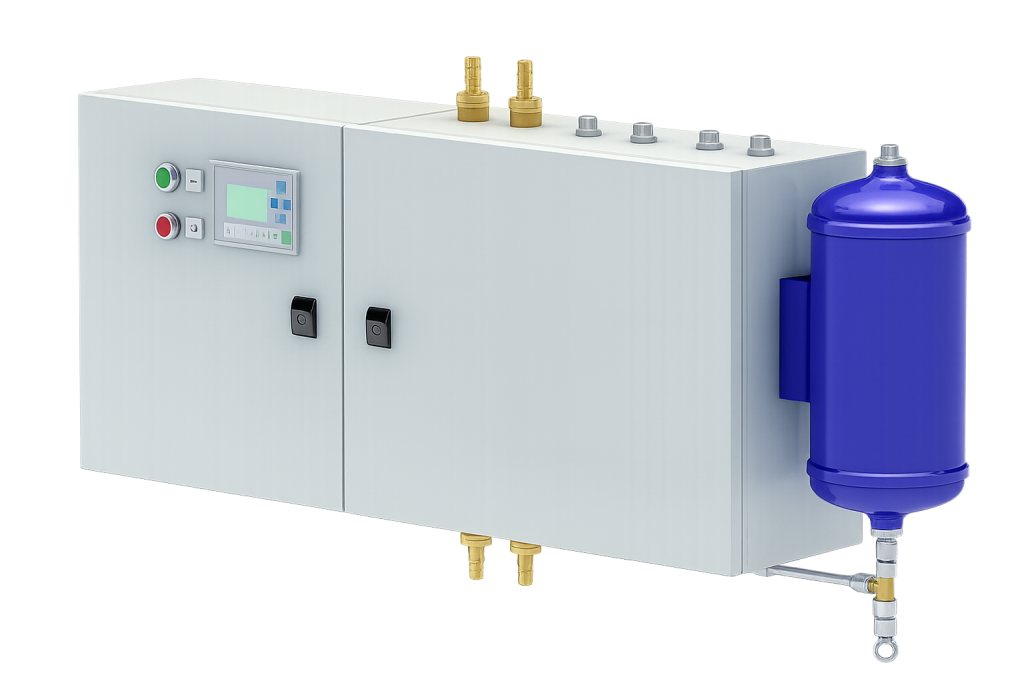

Medienüberwachungsschrank
Das SVA Media Cabinet (neu überarbeitet 2014) ist ein vielseitiges Medienüberwachungssystem, das mit Durchflusswächtern für Wasser, Luft, Temperatur und Druck ausgestattet ist. Die elektronische Steuerung erfolgt über Siemens Logo 0 BA 8, wobei alle wichtigen Statusmeldungen, wie Alarmmeldungen, Kameraposition und -temperatur, auf dem Frontdisplay angezeigt werden. Ein optionaler 5-Liter-Druckluft-Reservetank sorgt für die sichere Rückführung der Ofensonde bei Luftmangel. Mit den Maßen 800 x 200 x 400 mm (optional 1000 mm Breite mit Reservoir) und einem Gewicht von 31 kg ist es stationär oder mobil einsetzbar. Weitere Optionen sind auf Anfrage erhältlich.

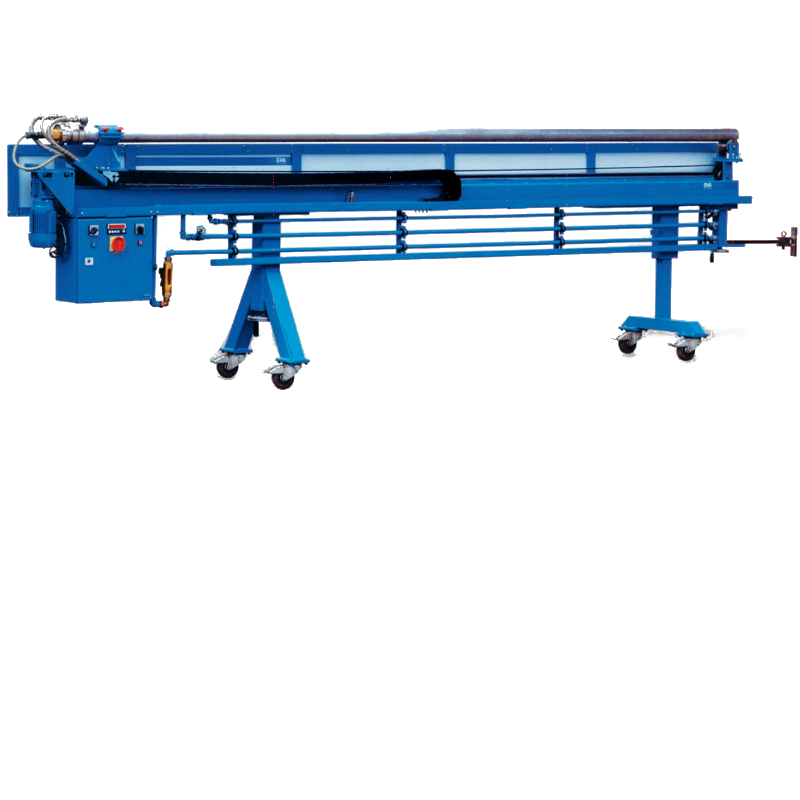

Toprollenkamera Support
Der SVA Toproll Camera Support ist eine halbautomatische Trägervorrichtung zur Installation von Toprollenkameras. Mit Abmessungen von 4 m Länge und 0,6 m Breite (Höhe nach Absprache) ist er flexibel anpassbar. Optional sind ein Positionssteuerungssystem, eine Temperaturüberwachung sowie eine Fernsteuerung verfügbar. Sensoren für Wasser und Stickstoff überwachen den Betrieb, wobei die Kamera bei Alarmmeldungen automatisch zurückgezogen wird. Dieses System bietet maximale Sicherheit und Effizienz bei der Kameranutzung in anspruchsvollen Industrieumgebungen.

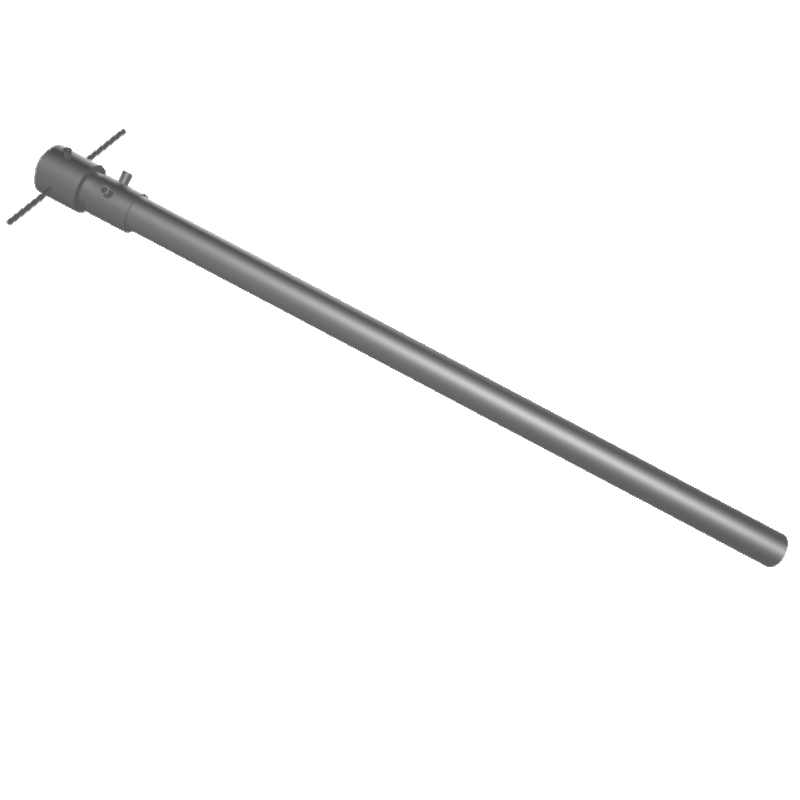

Feuerraumsonde
Mobiler Einsatz
Die SVA Furnace Probe für den mobilen Einsatz ist ein 4-Kammer-wassergekühltes Sondengehäuse aus Edelstahl (VA), ideal für Inspektionszwecke. Mit einer variablen Länge von 0,5 bis 1,6 m und einem Durchmesser von 50 mm ist sie kompakt und flexibel einsetzbar. Sie widersteht extremen Temperaturen von bis zu 2000°C. Die Luftspülung beginnt ab 430 L/h, während der Wasserverbrauch bei 1300°C 320 L/h beträgt. Die Sonde bietet flexible Blickrichtungen: gerade, 60° oder 90°. Weitere Größen sind auf Anfrage erhältlich.

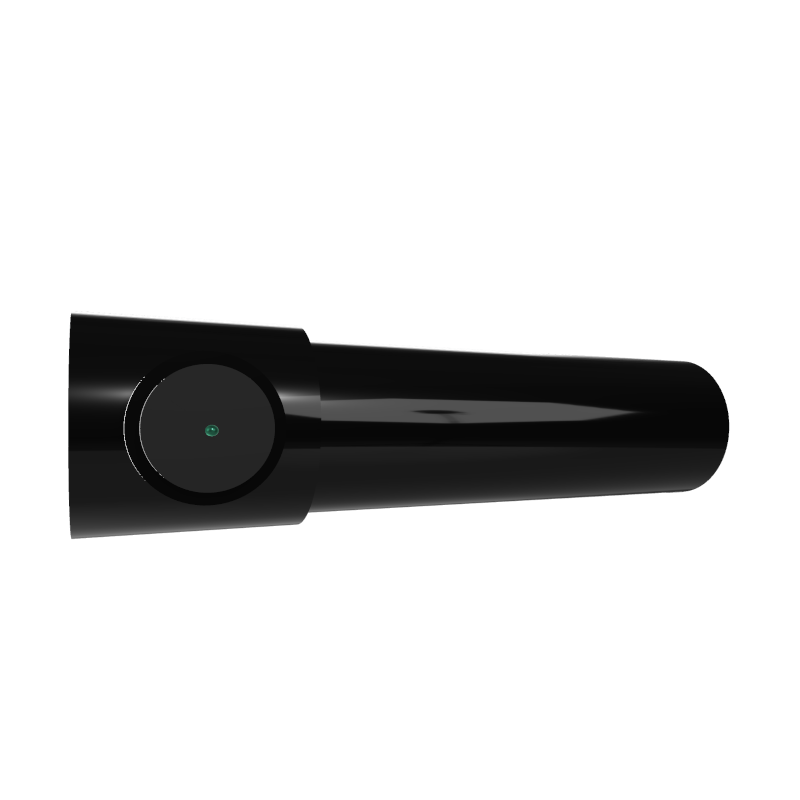

Toprollenkamera Modul
Das SVA Top Roll Camera Modul ist mit einem 1/3″ 2.1 MP CMOS-Bildsensor ausgestattet und bietet eine Full-HD-Auflösung von 1920x1080p bei 30 fps sowie 1280x720p bei 60 fps. Dank des um 90° abgewinkelten Sensors ist kein Prisma mehr erforderlich, was eine verlustfreie Bildübertragung ermöglicht. Der Objektivdurchmesser von nur 2 mm erlaubt eine Reduktion des Sichtfensters im wassergekühlten Gehäuse auf bis zu 5 mm. Externe Einstellungen wie Shutter, Zoom, Helligkeit und Bildschärfe sind über eine angeschlossene Steuerbox möglich. Weitere Features umfassen WDR, 2D/3D-Rauschunterdrückung und ein OSD-Menü.

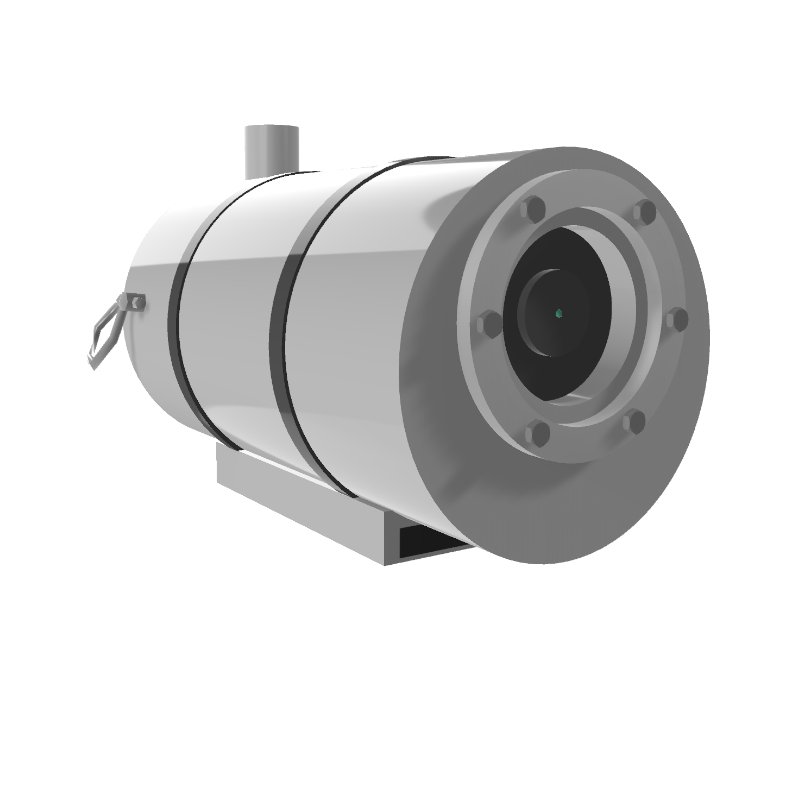

Wassergekühltes Kameraschutzgehäuse
Das SVA Water Cooled Camera Housing ist ein wassergekühltes Kameraschutzgehäuse, ideal für den Einsatz in Bereichen mit hoher thermischer Belastung, wie Exit-Enden, Brennergängen und Batchchargern. Es verfügt über eine Quarzglasscheibe, die Temperaturen bis zu 1300°C standhält. Optional kann eine Luftzufuhr integriert werden, um die Frontscheibe sauber zu halten. Das Gehäuse lässt sich dank Schnellverschlüssen leicht öffnen und ist mit einem multifunktionalen Kameraschlitten ausgestattet, der gängige Kameratypen aufnimmt. Mit einer Länge von 300 mm, einer Innenweite von 92 mm und einem maximalen Wasserverbrauch von 350 l/h ist es besonders robust. Weitere Längen sowie passende Schwenk-Neigeköpfe sind auf Anfrage erhältlich.

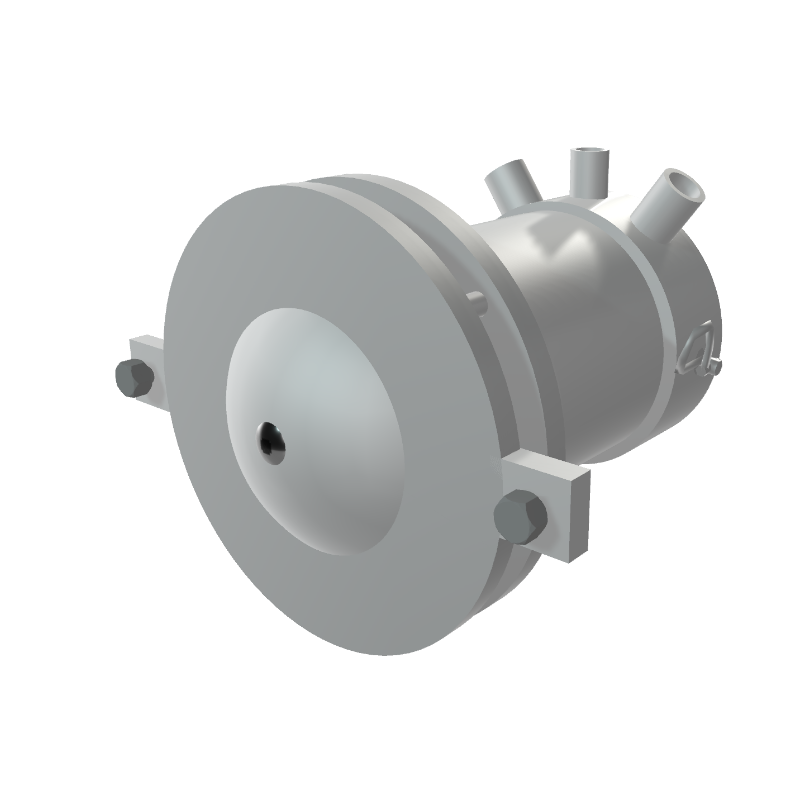

Wassergekühltes Kamerakugelgehäuse
Das SVA Water Cooled Camera Spherical Housing ist ein wassergekühltes Kamerakugelgehäuse, das ideal für den Einsatz in Badhauben oder bei Sidesealing-Anwendungen geeignet ist. Es vereint die Vorteile einer Feuerraumsonde mit denen eines herkömmlichen Kühlgehäuses. Dank des Kugelflansches lässt sich die Blickrichtung flexibel in alle Richtungen anpassen. Das Gehäuse ist mit Schnellverschlüssen für ein einfaches Öffnen ausgestattet und verfügt über einen multifunktionalen Kameraschlitten für verschiedene Kameratypen. Mit einer Länge von bis zu 310 mm, einem Kugeldurchmesser von 140 mm und einem Wasserverbrauch von max. 350 l/h bietet es optimale Kühlleistung. Der optionale Stickstoffverbrauch beträgt max. 250 l/h. Weitere Längen und Flanschmaße sind auf Anfrage erhältlich.
